こんにちは、こんばんは、おはようございます。
401customです。
預かり物を仕上げることが優先し、ずっとblog記事を更新出来ませんでした。すみません。m(_ _)m
今回は、山梨県の「シム・モリアーティ」様よりG&G ARP9をカスタムにお預かりさせて頂きました。
ご紹介させて頂きます。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/3B9C5FCE-D160-4FDC-B5A6-F96C5F5E7649-546x410.jpeg?resize=546%2C410)

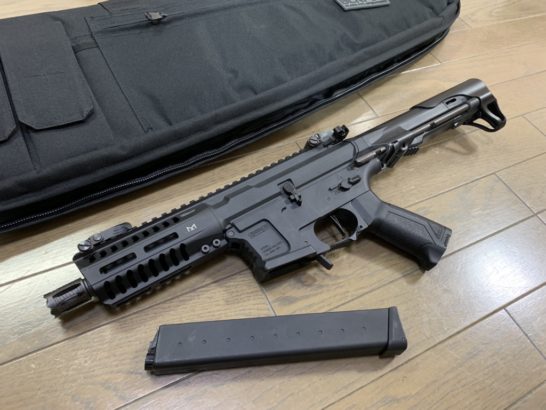

G&G ARP9です。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/F8E05CDA-3EA3-45C1-B502-2C90CA8AF289-546x410.jpeg?resize=546%2C410)

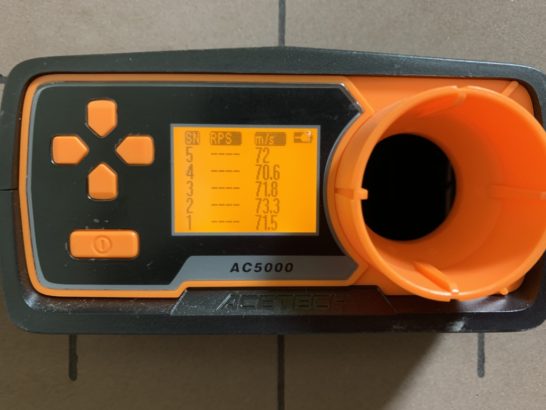

バラす前の計測!
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/47074C4D-983B-4C5E-B286-474ACFC40348-546x410.jpeg?resize=546%2C410)
メカbox、インナーバレルを取り出します。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/1224A3DE-B2D0-48B7-8F75-B3CCE3449DFE-546x410.jpeg?resize=546%2C410)

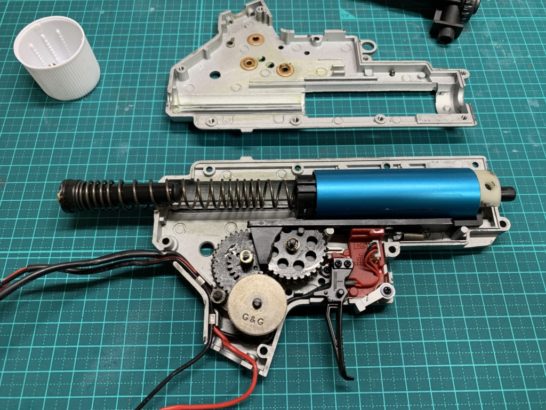

メカboxをオープン!
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/55E4E8FD-E78D-46D9-8D2B-CA0755CBA96A-546x410.jpeg?resize=546%2C410)

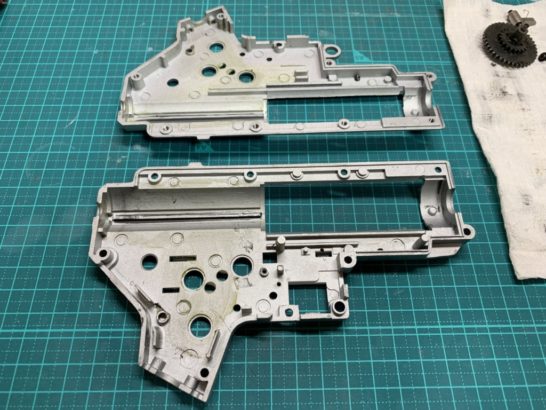

メカboxから全てのパーツを取り外し洗浄しながらチェックします。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/23B766A0-8F92-4A3F-A224-405E7FEA7487-546x410.jpeg?resize=546%2C410)

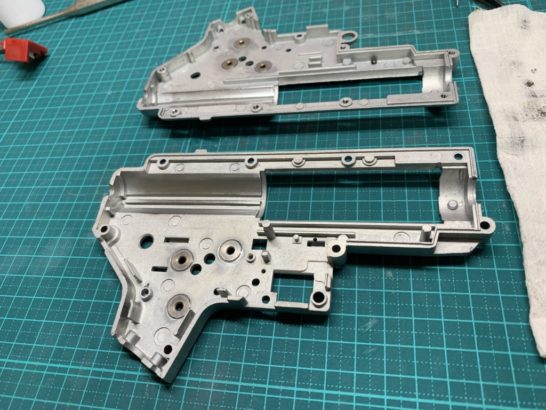

メカboxの下処理を行い軸受けを交換し接着剤で固定します。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/6A1FE9AD-FEEF-4BF7-8C72-7B08D76574BA-546x410.jpeg?resize=546%2C410)

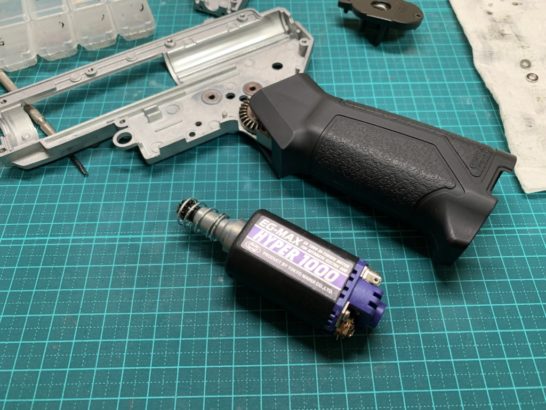

モーターをマルイEG/1000に交換して、ベベルギアとピニオンギアのバックラッシュを調整します。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/A5BC793F-3D1A-414E-A8FB-255C7E19BA95-546x410.jpeg?resize=546%2C410)

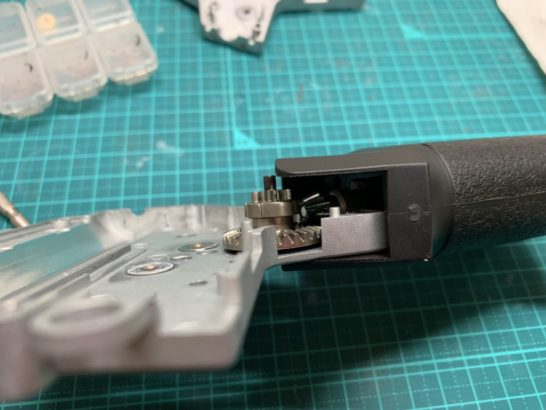

先ずは、ベベルギアとピニオンギアの位置を合わせます。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/DE57C1BB-824A-46BB-88F0-0240F96955BA-546x410.jpeg?resize=546%2C410)

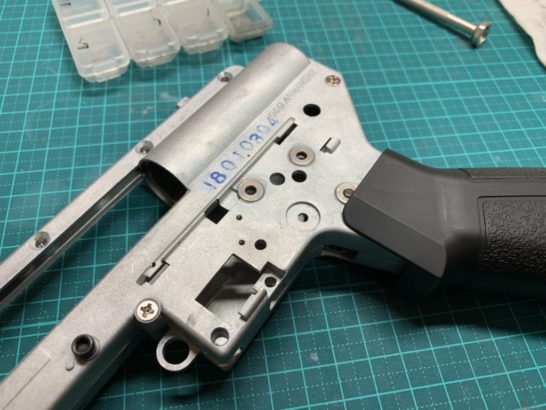

ベベルギアだけで、メカboxを閉じてグリップとモーターを取り付けシムの厚みを確認し調整します。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/8B75672E-8343-419B-AD7B-8FBD0133DCC1-546x410.jpeg?resize=546%2C410)

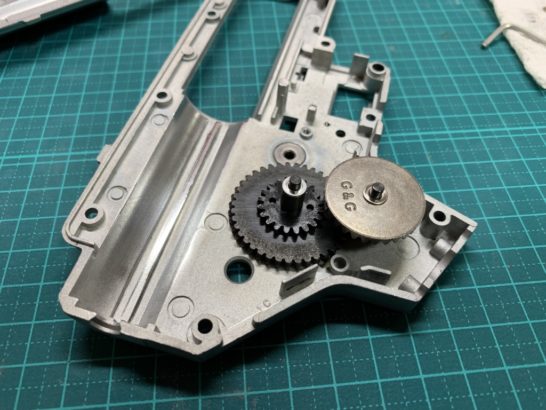

ベベルギアに合わせてスパーギヤの高さを調整します。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/E5357734-942A-4DBF-867C-A45F4D1D562A-546x410.jpeg?resize=546%2C410)

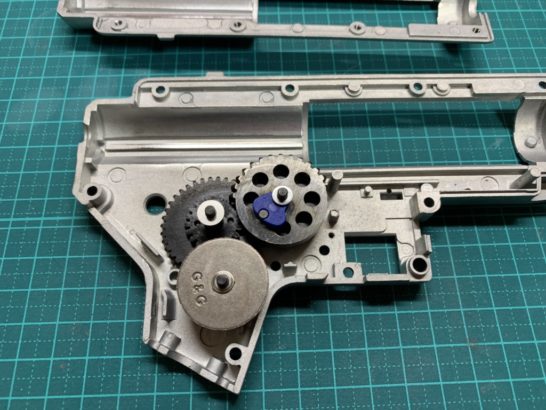

スパーギヤの高さに合わせてセクターギアを調整します。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/91FB935B-FABF-4578-A019-D10A98B5E062-546x410.jpeg?resize=546%2C410)

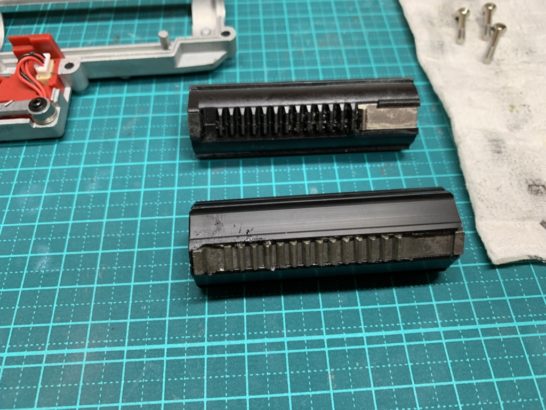

ピストンを交換しラックギアを接着剤で固定します。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/6181E750-9518-47F6-B74F-0AE328FF0BD2-546x410.jpeg?resize=546%2C410)

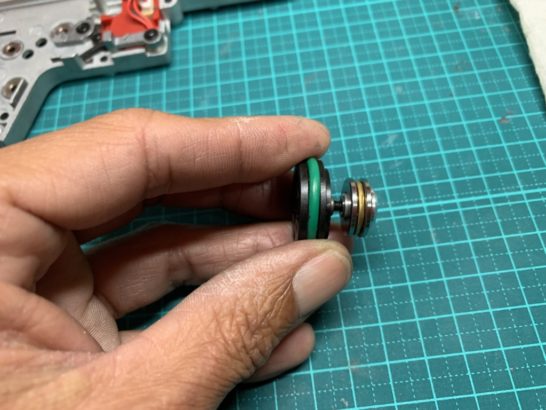

ピストンヘッドにスラストベアリングを追加します。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/04BA3001-5DD8-44FC-9CC9-0DBA16BAFA3B-546x410.jpeg?resize=546%2C410)

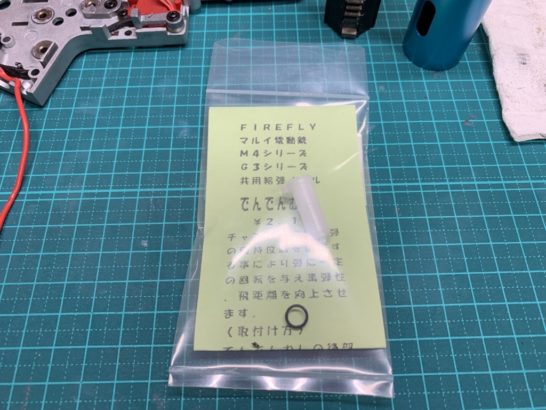

ノズルは、定番の「でんでんむし」を使用します。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/7AE91064-E3ED-414D-947E-B5C1C34037CF-546x410.jpeg?resize=546%2C410)

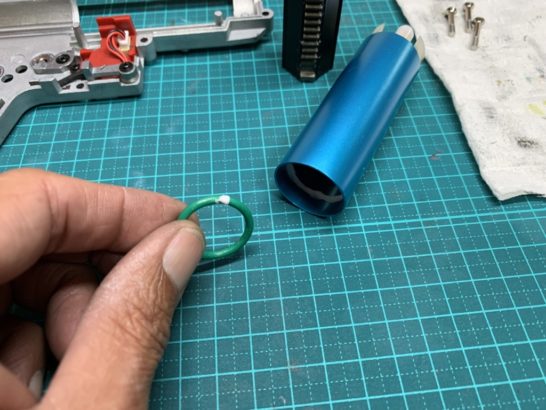

シリンダー周りをグリスアップします。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/708D68BF-4B4F-4E05-8BE3-0C81A96A55C2-546x410.jpeg?resize=546%2C410)

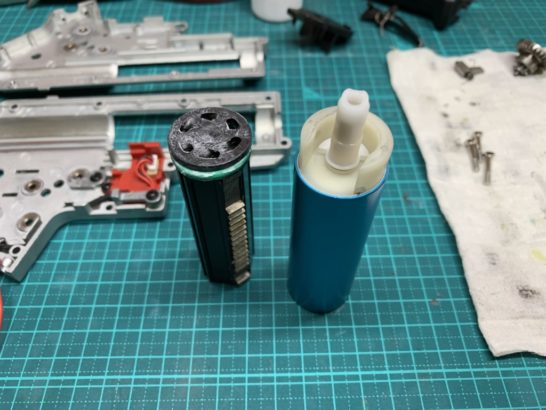

ピストンとシリンダーの準備が完了!
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/FC847B00-86CE-4958-AB16-4B16E00CEDA0-546x410.jpeg?resize=546%2C410)

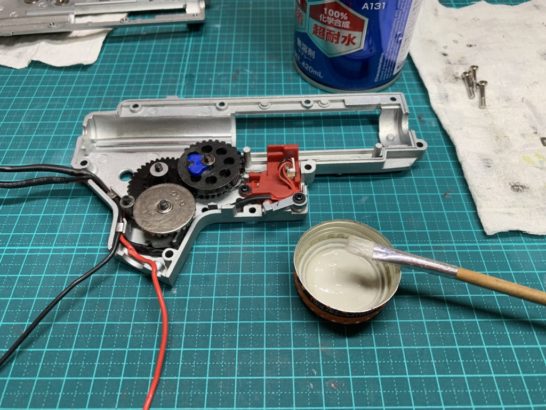

ギアをグリスアップして組み直します。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/9BC04DF7-7489-43FE-832E-89A563DE8691-546x410.jpeg?resize=546%2C410)

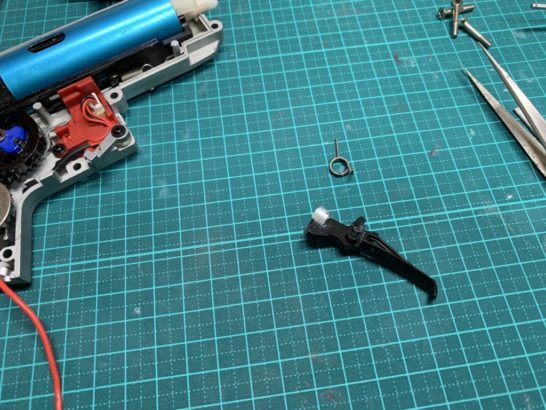

トリガーのストロークをショートに加工します。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/119D1245-43F7-4D75-84C9-2C433FD71954-546x410.jpeg?resize=546%2C410)

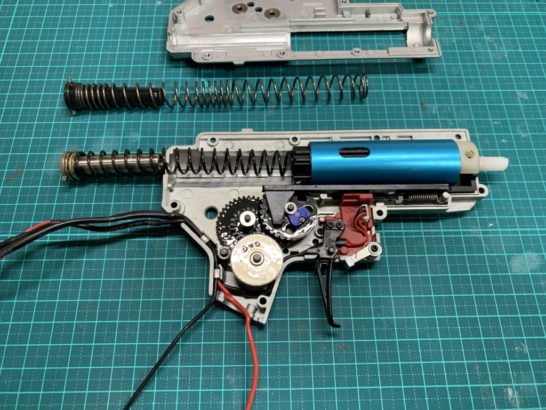

全てのパーツをグリスアップしながら組み上げます。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/CB469E14-1E63-413A-9E3C-DBA1900FEFC8-546x410.jpeg?resize=546%2C410)

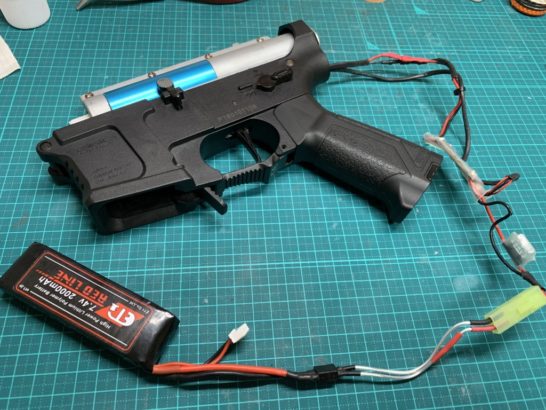

メカboxをレシーバーに戻して!
起動テスト!!
(^。^)
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/3FF20897-C3C7-44C3-92A0-F9908C704D59-546x409.jpeg?resize=546%2C409)

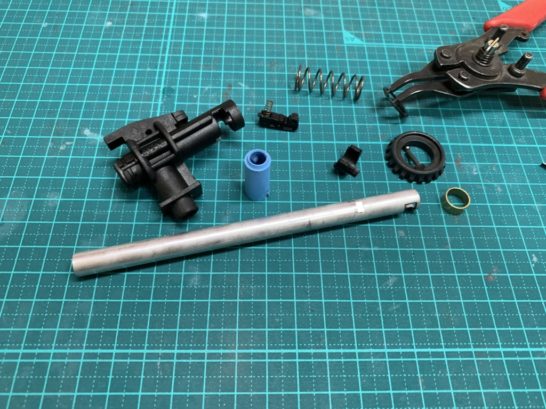

インナーバレル、チャンバー周りをバラします。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/4A7A8B18-A83D-4FEE-9956-4478FCBE438D-546x410.jpeg?resize=546%2C410)

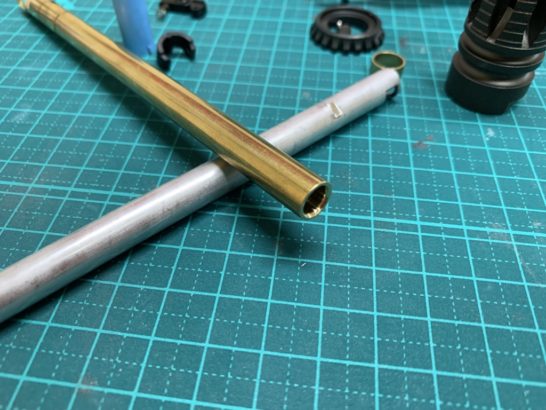

インナーバレルを交換してカットした断面をテーパー状に磨きます。
HOP窓も加工しておきます。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/E24A781E-0D1A-4CAC-9066-808624D932B7-546x410.jpeg?resize=546%2C410)

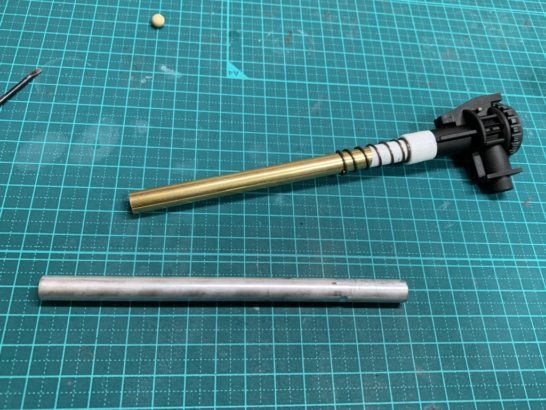

チャンバー周りが完了です。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/DEFC3233-7929-4625-900D-DFB74364B68D-546x410.jpeg?resize=546%2C410)

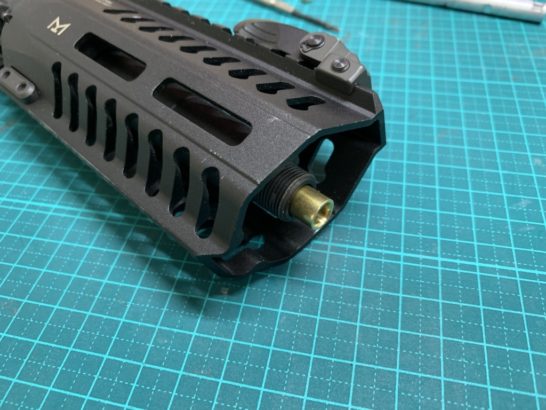

インナーバレルを延長したのでアウターバレルから少しはみ出します。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/4188E2E3-F63A-4B38-AAE5-304769AA951A-546x410.jpeg?resize=546%2C410)

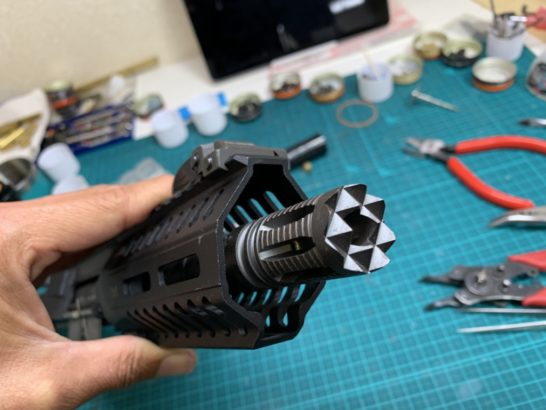

ちゃんと測ってあるのでハイダーの根元でピッタリ!
f^_^;
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/0C0AD96A-51B0-4BBF-863D-08BEDB116EF2-546x410.jpeg?resize=546%2C410)

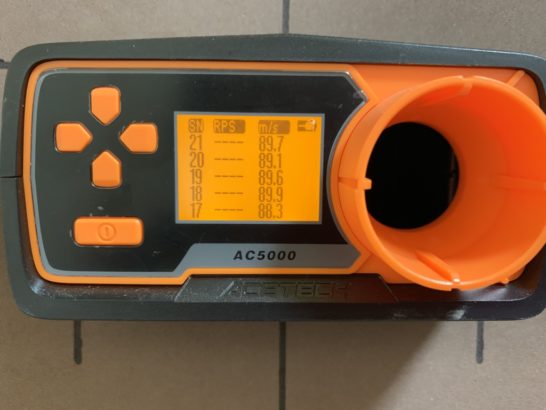

組み上げて計測!HOP無し!
88〜90
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/04/044A52AD-27E3-4171-9261-0521B48B3238-546x410.jpeg?resize=546%2C410)

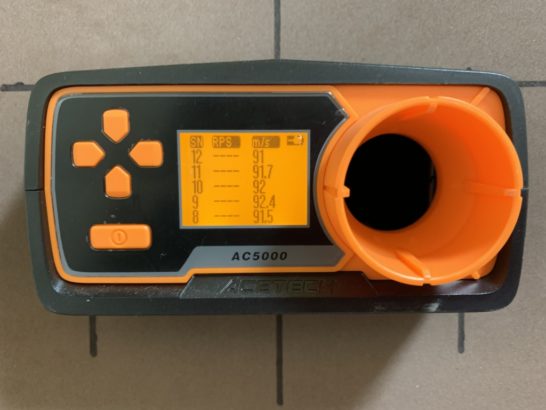

HOP適正!
91〜93ぐらいで安定ですね!
野外にて弾道と飛距離を確認し納品させて頂きました。
この度は401customにご依頼をいただきありがとうございました。m(_ _)m
