401custom ガリル ver.3メカbox

こんにちは、401customです。

本日は、ガリルと言うエアーガンの調整です。

たまには、ver.3メカboxの記事も!そんな感じで!f^_^;

お得意様からのお預りとなります。

内部確認、調整する感じでのご依頼!^_^

いつもありがとうございます。m(_ _)m

チャンバー周り、メカboxを取り出します。

メカboxをオープン!

各パーツの洗浄、確認。

メカboxのバリ取り、軸受けの接着固定、ピストンレール研磨等

下処理が完了。

ギアのシムを調整

モーターをマルイ EG/1000に交換

スイッチ保護の為、モーターにSBDを取り付けました。

モーターの慣らしを兼ねて、ギアの作動確認、擦り合わせ!

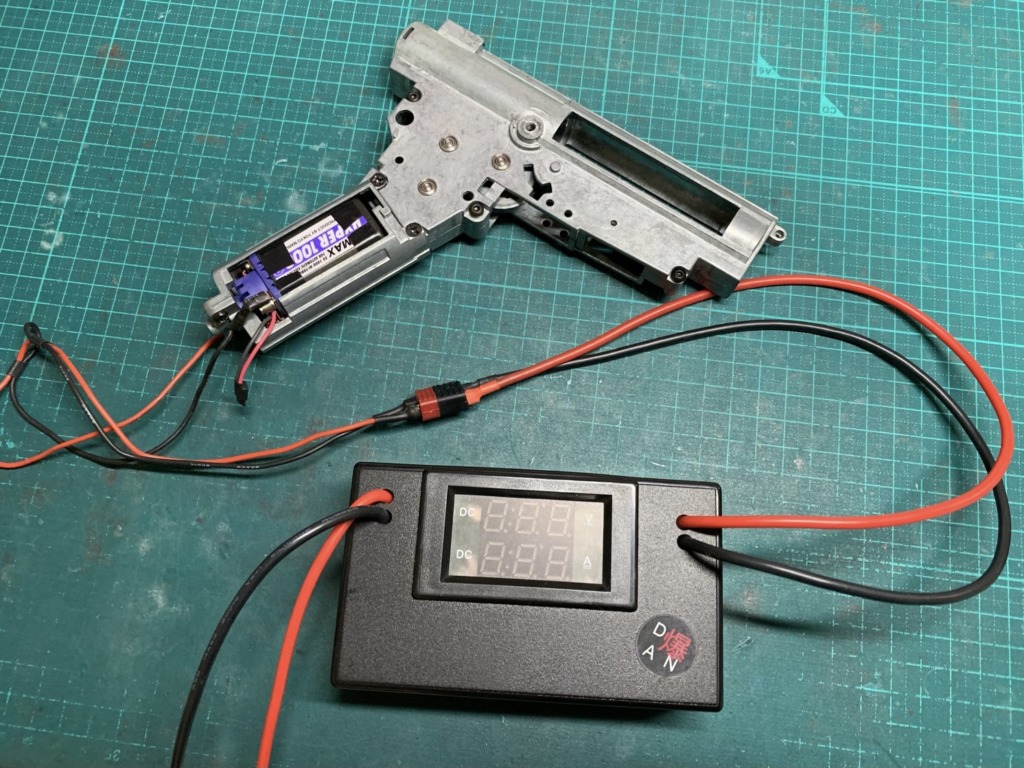

作動負荷を計測して置きます。

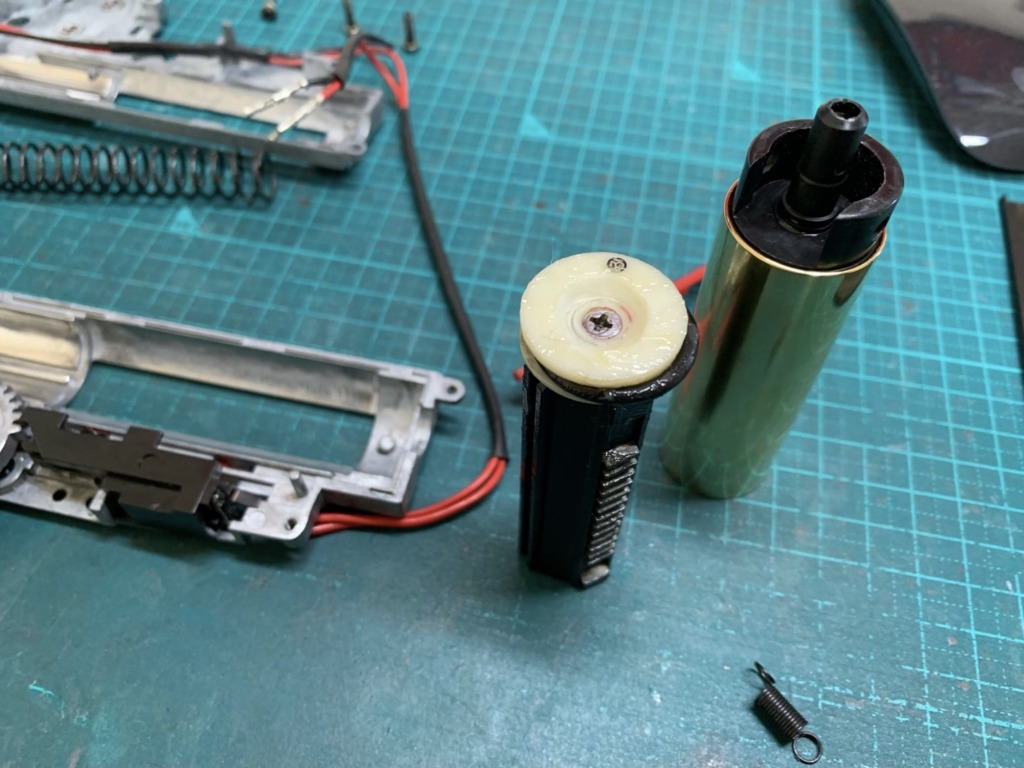

ピストンを交換します。

ピストンヘッドは、マルイ製でしたので使用します。

適正な容量のシリンダーへ交換

内径にばらつきの無いオリジナルとなります。

グリスアップ!

ピストンをグリスアップ!

ギアをグリスアップ組み直します。

スプリングガイドをベアリング式に交換

各部、各パーツをグリスアップ組み上げます。

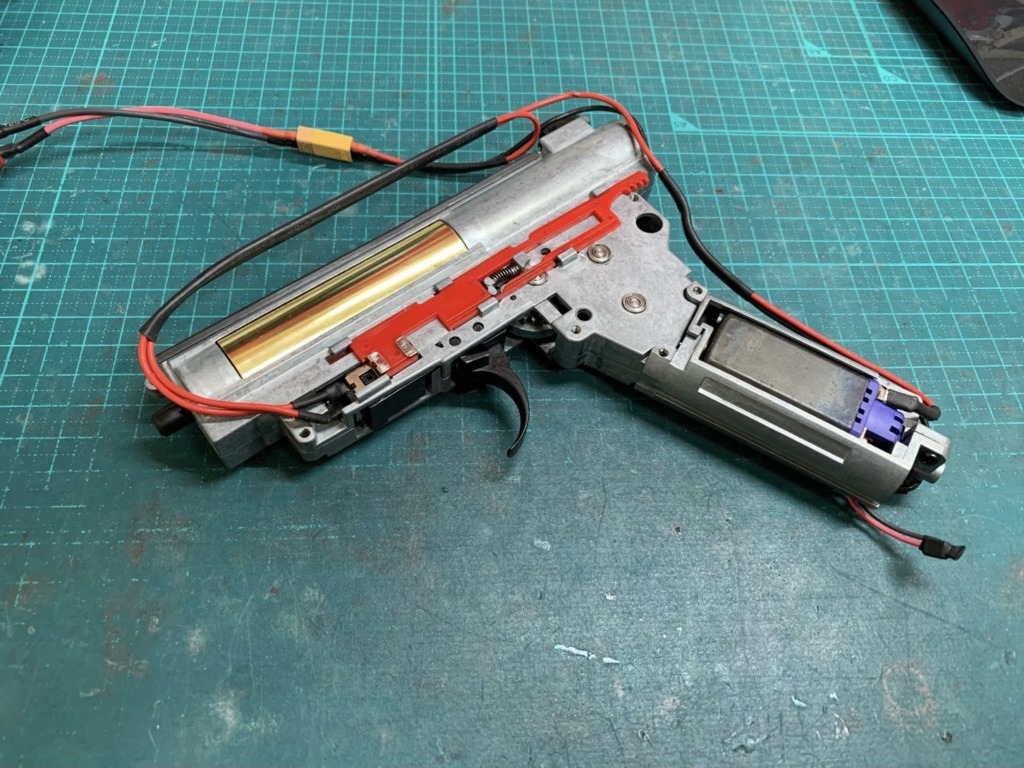

コネクターをオーナー様の希望でXT30へ交換。

メカboxの作動確認。

チャンバー周りを分解、洗浄、バリ取り、チャンバーパッキンを交換します。

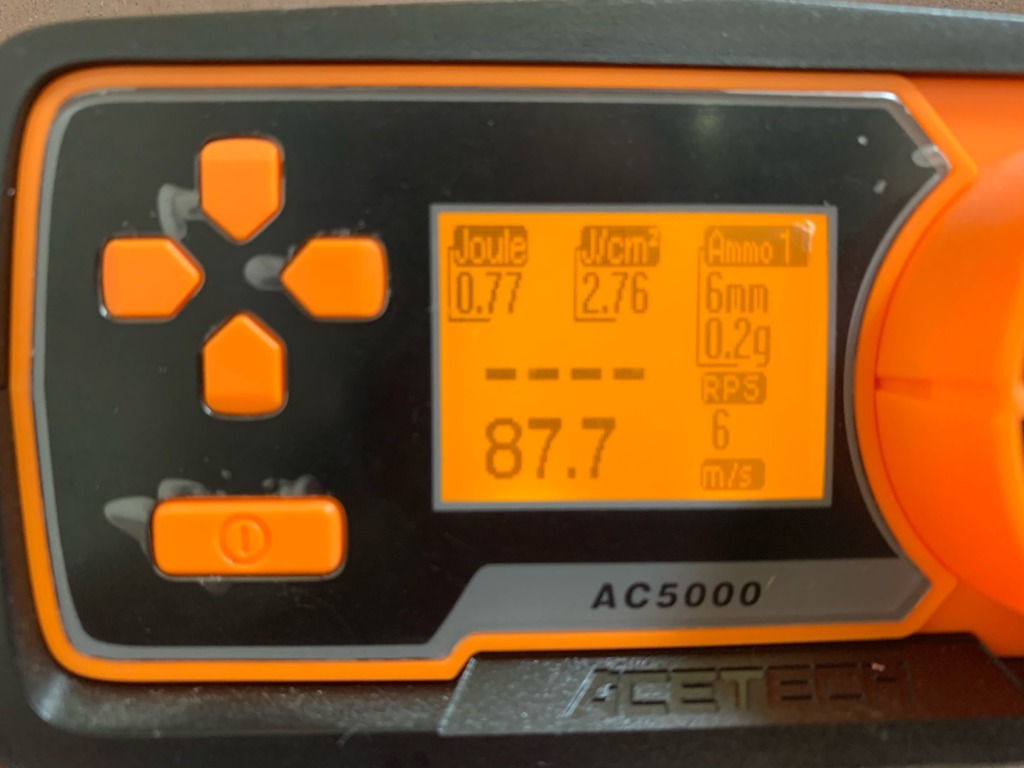

組み上げて初速の計測

野外での試し撃ち!

凄く素直な良い子になりました。^_^

オーナー様には、納品済みです。

少しずつですが、blogを更新して行きますので宜しくお願いします。m(_ _)m
