こんにちは、こんばんは、おはようございます。
401customです。
今回は、愛媛県の「ボーシン」様よりお預かりのマルイP90を紹介させて頂きます。
当方所有のマルイP90と同じ物を作って欲しいとの依頼です。f^_^;
ありがとうございます。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/2F9E1200-DCA0-42CC-A90F-2369AD6151EF-546x410.jpeg?resize=546%2C410)

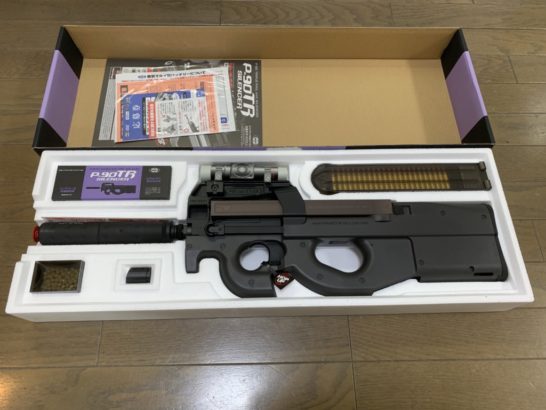

新品のP90が届きました。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/AF9FFF97-B97C-4657-A2EE-C6C43F26801B-546x410.jpeg?resize=546%2C410)

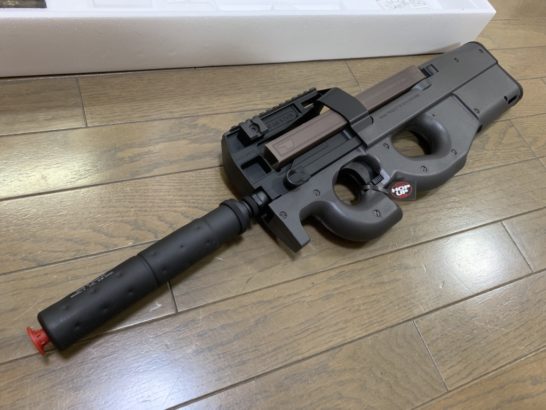

軽くてコンパクトで使い勝手の良い銃だと思います。
ただ!ノーマルでは、プルバックの為トリガーが重い!f^_^;
セミ撃ちが、、、ほとんどのフィールドがセミオンリーなので使いづらいです。
だが!しかし!
生まれ変わります。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/4EBE5E0A-07E0-4E1C-9A7D-F401259ED4E0-546x410.jpeg?resize=546%2C410)
とりあえず!バラす前の計測!
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/C12EBA97-87E5-47AC-BB06-0B629385C3C9-546x410.jpeg?resize=546%2C410)

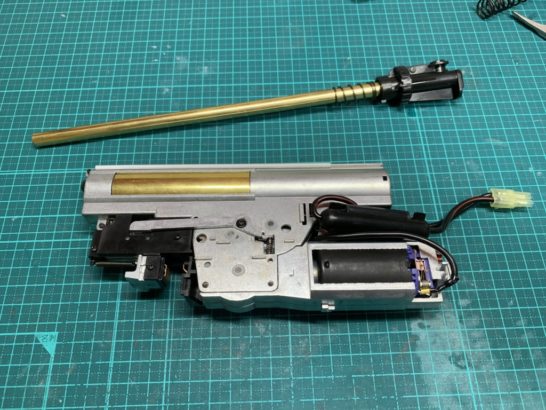

インナーバレルとメカboxを取り出します。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/40FB7E83-DD0B-4FBA-9FE6-6057D24FC675-546x410.jpeg?resize=546%2C410)

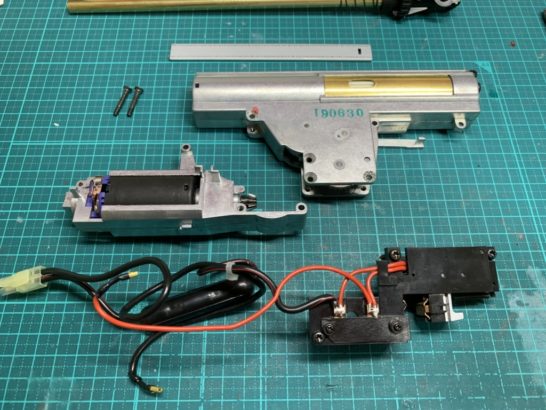

メカboxを三枚におろします。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/91610755-8D51-46EF-A75E-9B3F9D2E79B2-546x410.jpeg?resize=546%2C410)

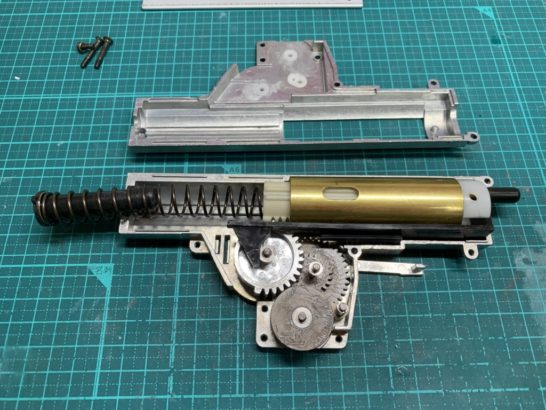

メカboxをオープン!
全てのパーツを取り外して洗浄しメカboxの下処理を行います。
当方所有P90のメカboxが、入手困難の為!内部パーツを全く一緒で組ませて頂きます。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/9891EBD0-8F5C-4A50-AA4F-92F25FF73739-546x410.jpeg?resize=546%2C410)

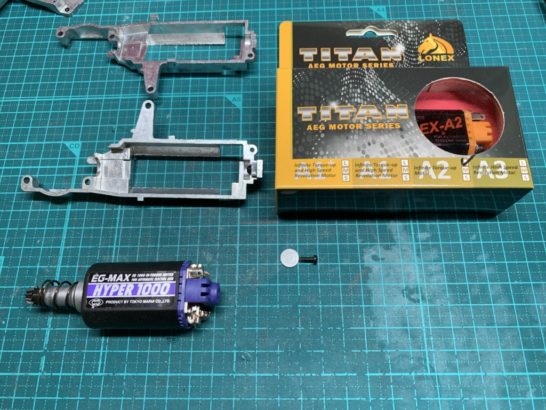

モーターをLONEX A2に交換!
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/E1708170-721C-4920-92A3-6C9D84310AC1-546x410.jpeg?resize=546%2C410)

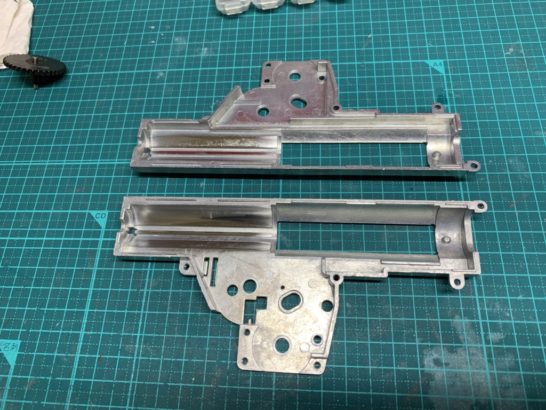

メカboxの下処理が完了!
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/B044C7C1-9291-4245-B43C-922607A60B0F-546x410.jpeg?resize=546%2C410)

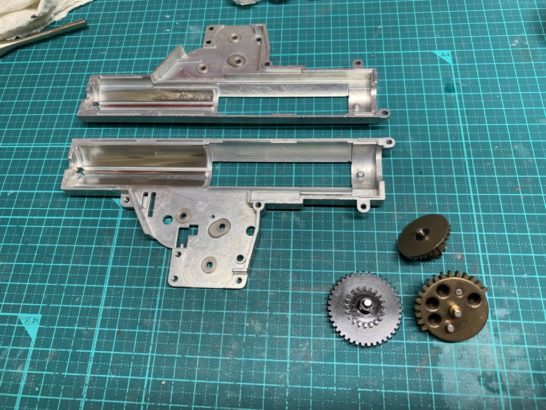

軸受けを固定して、ギアのシムを調整します。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/0EE9909A-F39F-42DA-9550-A6ED375C09AB-546x410.jpeg?resize=546%2C410)

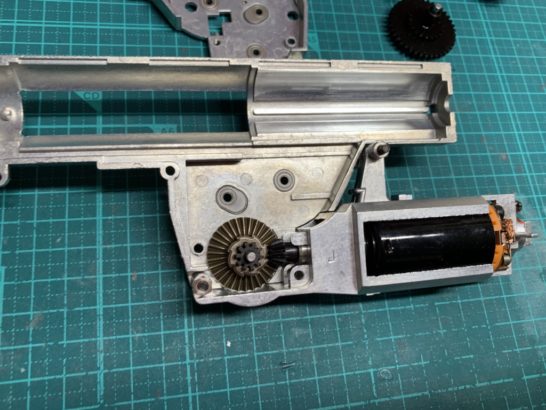

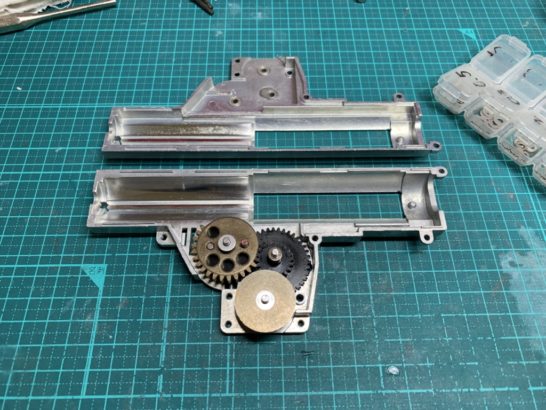

モーター位置、ベベルギアとピニオンギアのバックラッシュを調整します。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/DD4EB61F-286F-4B09-BB59-10AA38A6F8A7-546x410.jpeg?resize=546%2C410)
ギアのシム調整が完了しました。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/8318128F-49B2-45CD-AC14-5E904B24BC8B-546x410.jpeg?resize=546%2C410)

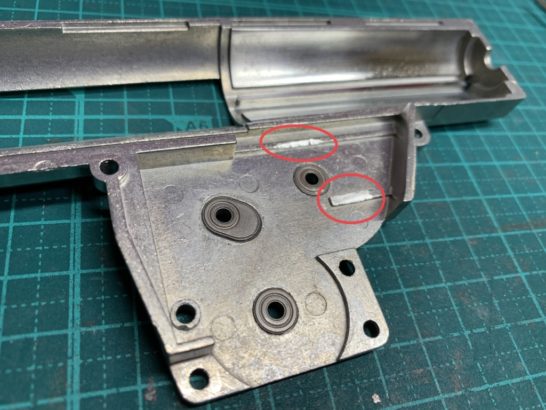

使用するギアによりメカboxの赤丸印の場所が、ギアに干渉する場合があります。
上記の画像のように削っておきます。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/545E791E-9250-402E-907A-DAABF5D48280-546x410.jpeg?resize=546%2C410)

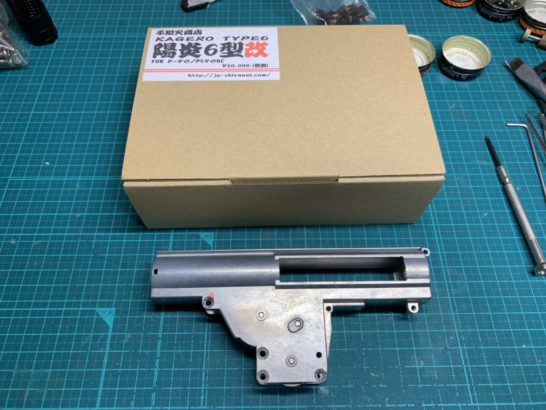

そして!陽炎6型をインストールします。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/84CD9549-4B05-45D7-9927-9059AE287093-546x410.jpeg?resize=546%2C410)

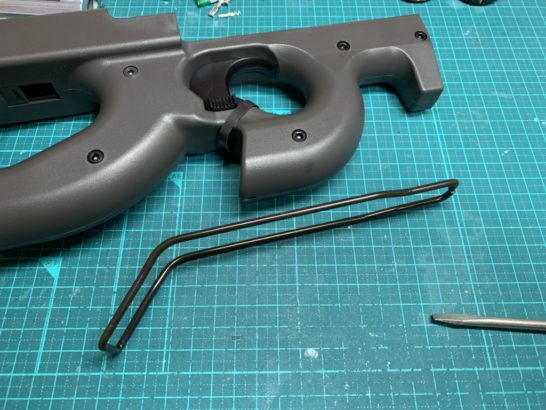

レシーバーからトリガーバーを取り外します。
コレは使いません。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/A8819753-CC2A-46D0-9D6D-2D2B6123240F-546x410.jpeg?resize=546%2C410)

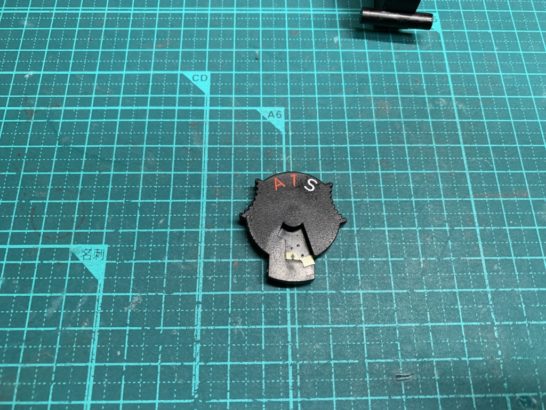

セレクターを取り外してトリガーストロークを調整する基盤を取り付けます。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/BC057338-313D-41CA-955B-F22566AB43FE-546x410.jpeg?resize=546%2C410)

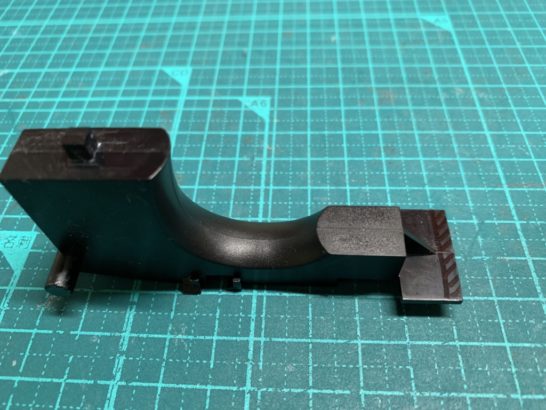

トリガーの上記の画像//////部分を切り取ります。

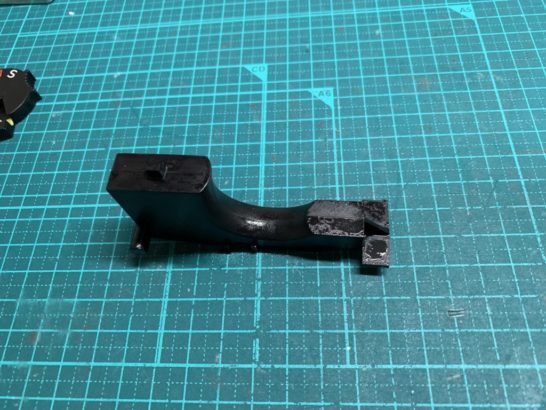

![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/23A9E3B4-2A2D-410C-9E3F-C6D4EB05B692-546x410.jpeg?resize=546%2C410)
こんな感じで切り取ります。
f^_^;
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/2DF74A62-D610-408A-A47D-4C1CF5FC5698-546x410.jpeg?resize=546%2C410)

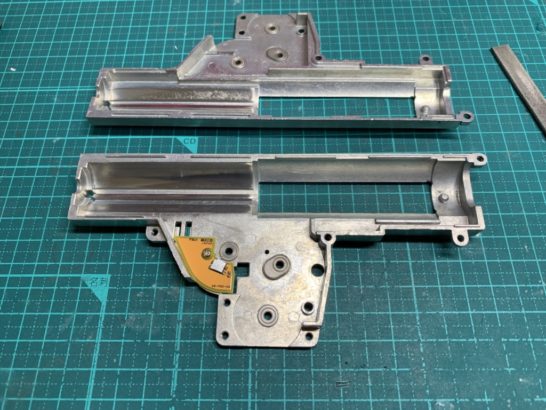

メカboxにセレクター検知基盤を取り付けます。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/BFD4F72B-F7FA-4699-A906-41AF9E783F3D-546x410.jpeg?resize=546%2C410)

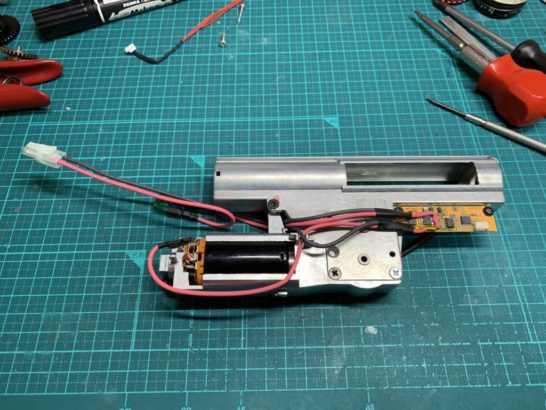

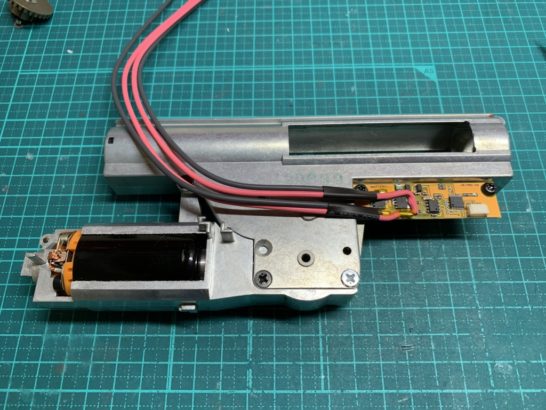

制御基盤を取り付け配線の長さを調整します。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/736BEFB7-F2B1-4ED1-852E-A2BDE0D07519-546x410.jpeg?resize=546%2C410)
配線に端子、ヒューズ、コネクターなどをはんだ付けします。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/4BAFE079-EDBB-45BC-9F1E-B5A3AFF31B39-546x410.jpeg?resize=546%2C410)

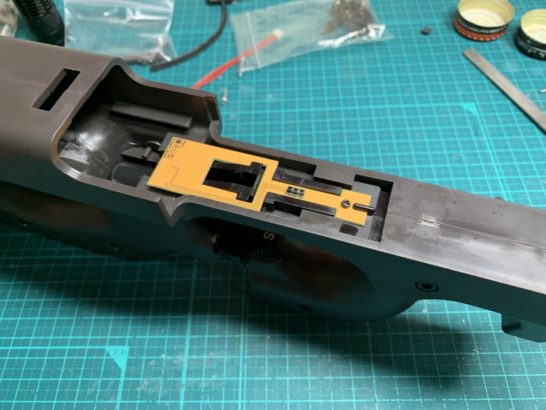

レシーバーにトリガーセンサーを取り付けます。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/ED73A275-DF21-4B2A-B067-E43D169B927B-546x410.jpeg?resize=546%2C410)

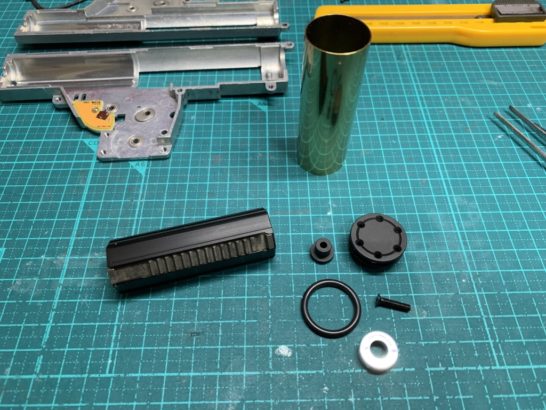

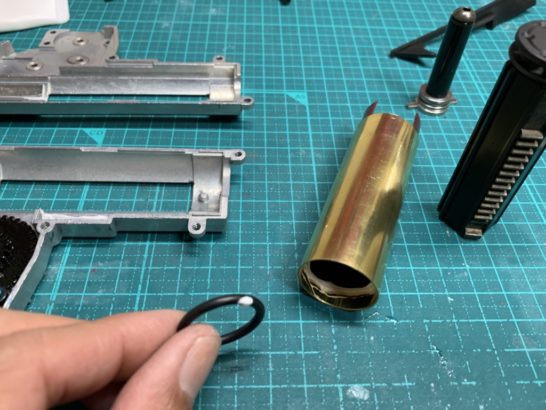

ボアアップシリンダーに交換して圧縮空気量を増やします。それに伴いピストンヘッドも一回り大きなサイズになります。
ピストンはRA切削ピストンを使用します。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/E5CE7014-41CE-4A70-9927-CDCBE75B1CC8-546x410.jpeg?resize=546%2C410)

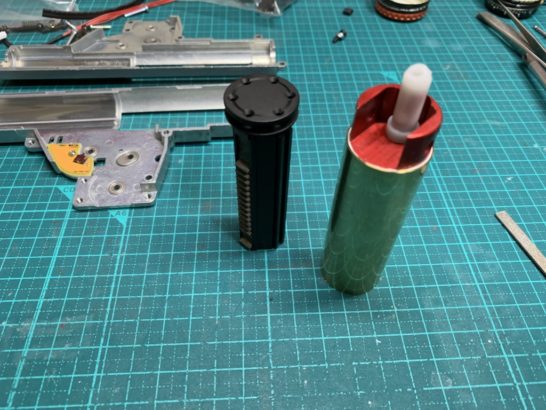

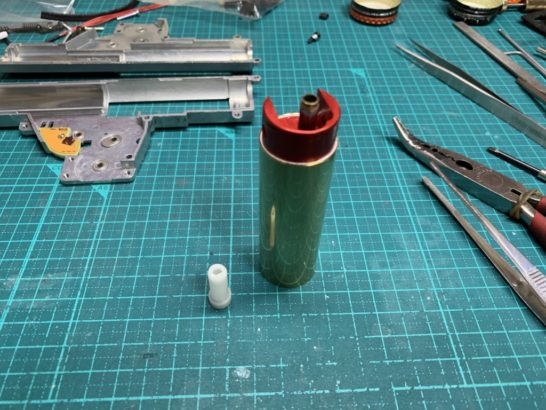

シリンダーヘッドにシールテープを巻いてシリンダーの内径に合わせます。
ノズルは「でんでんむし」を使用します。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/D4F29980-A361-4CAA-9C63-19E70B4B8A51-546x410.jpeg?resize=546%2C410)
シリンダー周りの準備が完了です。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/170910A6-CCAE-4652-873B-1FE7A3E8C928-546x410.jpeg?resize=546%2C410)

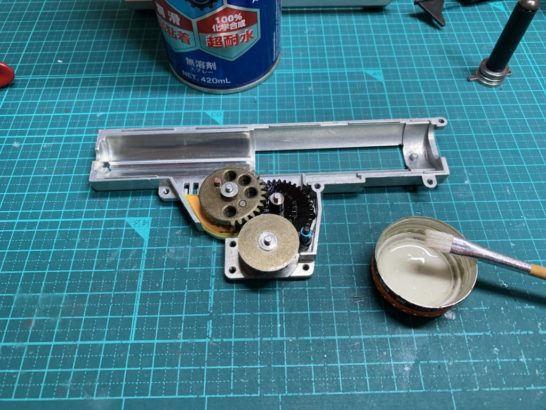

ギアをグリスアップして組み直します。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/01B9F670-BFF6-4ACF-A6D0-901BB62A2CAC-546x410.jpeg?resize=546%2C410)
シリンダー周りをグリスアップして組み直します。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/5B0E4D4E-D1DF-40D4-A80F-517174BA9EFF-546x410.jpeg?resize=546%2C410)

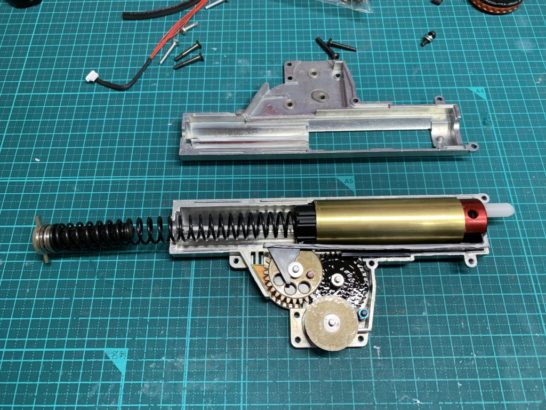

メインスプリング、スプリングガイドを交換します。
逆転防止ラッチも社外品を使用します。
各部、各パーツをグリスアップして組み上げます。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/334F8E74-2BFD-4D2E-8805-D7AFFEB3E6C0-546x410.jpeg?resize=546%2C410)

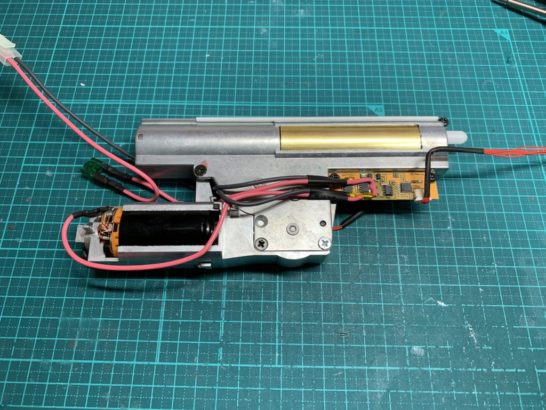

メカboxの完成です。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/5D913782-0A98-4B13-B598-0942C20D0AC0-546x410.jpeg?resize=546%2C410)
メカboxをレシーバーに戻して作動テスト!!
(≧∀≦)
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/016A460F-9B4C-4F02-935F-47A81C9D2AA2-546x410.jpeg?resize=546%2C410)

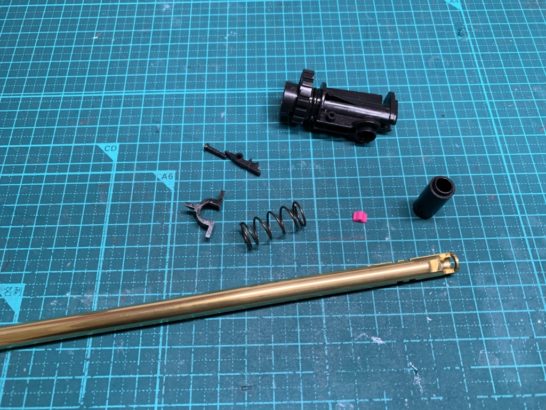

インナーバレルをワイドバレルに交換して、HOP周りを加工します。
![](https://i0.wp.com/baku-dan.asia/wp-content/uploads/2019/02/22EDBB50-4D95-4739-BCCB-6BDEC1749156-546x410.jpeg?resize=546%2C410)

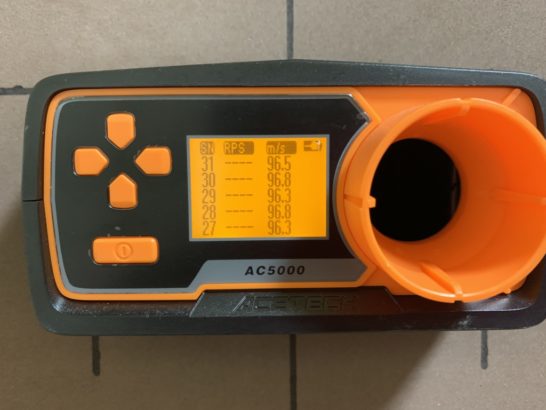

組み上げて初速の計測!
野外で弾道と飛距離をチェックします。
作動音共に問題無しです。
コレで納品させて頂きます。
