PTW ギアBOX 取り出し

投稿日:2016/07/30 更新日:

こんにちは、401です。

毎日、暑過ぎてカナリ!バテバテです。(^_^;)

みなさんは、大丈夫ですか?

今回は、PTWのギアBOXの取り出し方をいってみます。

もう何回もギアの調整をしシムの感じやグリスの量のイイ感じがわかってきました。f^_^;)

とりあえずギアBOXをバラす前にギアBOXを本体から取り出さないと話になりません!前にPTWのギアBOX分解は記事にしていますので、取り出し方を説明します。

順序が違うって!

いろいろオトナの事情があるんです。f^_^;)

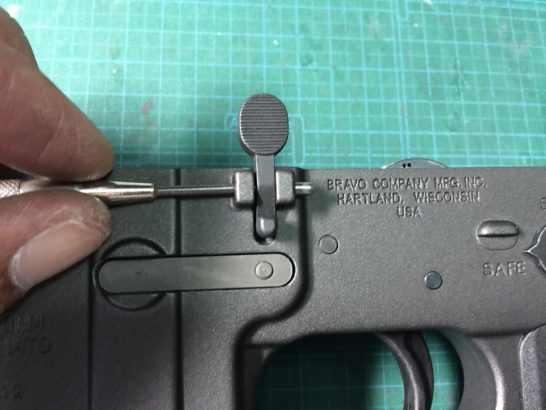

先ずは、アッパーレシーバーを外してボルトキャッチを外します。ピンポンチなどで画像のように押し出します。


マガジンキャッチを外します。


セレクターレバーを外す為に六角レンチでセレクターレバーにテンションをかけているスプリングとボールを取り出します。


セレクターレバーの反対側のキャップを外したいのでなんか名称がよくわからないプレートを外します。f^_^;)


プレートを外すとこんな感じでキャップも外れます。

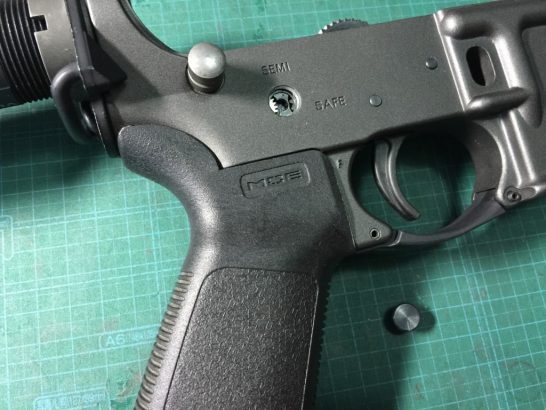

これでセレクターレバーは引っ張るだけで抜けます。


ギアBOXを止めているネジを2ヶ所外します。

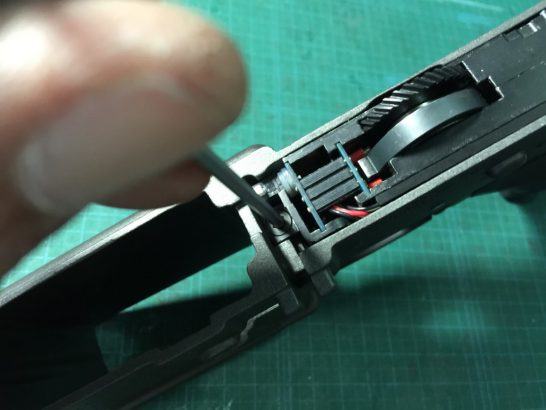

前側

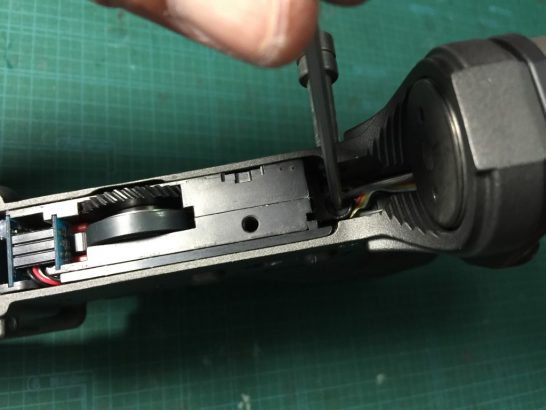

後側


最後に配線を止めているラインセットプレートを外します。

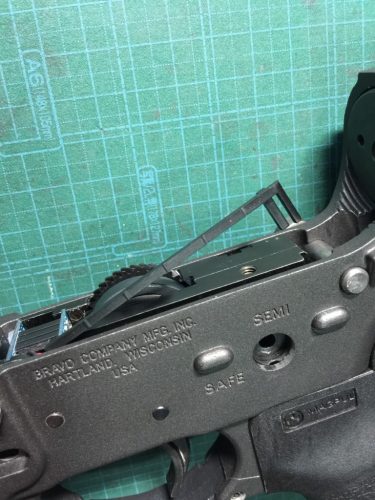

これでギアBOXが取り出せます。

ある程度、ギアBOXが取り出せたら配線のコネクターを抜き完全にギアBOXを取り出します。


以上でギアBOXの取り出し完了!(^。^)

後は煮るなり焼くなり好きなように出来ますね!(^。^)

まだまだ暑い日が続きますが、熱中症や夏バテに気をつけてください!(^-^)/
