401custom マルイ次世代 hk416 デルタ DTM 仕様

投稿日:2018/08/29 更新日:

こんにちは、こんばんは、おはようございます。

401customです。

和歌山 サバゲー合宿で、いろいろな人達と出会いがありました。(^。^)

本当!一緒に遊んで頂いた方々、ありがとうございます。m(_ _)m

また、和歌山の方々からもカスタムの問い合わせを頂いています。ありがとうございます。m(_ _)m

それに前日から宿泊させて頂きました松風のオーナー様、夜遅くまでバカな話に付き合って頂きありがとうございました。f^_^;

次回のサバゲー合宿も和歌山に行きたいと思います。

その時は、ぜひ!松風に宿泊させてもらいます。

松風オーナー様のイイ人オーラが凄い!(≧∇≦)

本当!早く行きたいです。f^_^;

サバゲー合宿の詳しい内容は、メンバーが記事にしてくれます。(^。^)



それでは、本題に戻ります。f^_^;

今回は、スギモト様よりマルイ次世代 HK416 デルタをお預かりしました。

ゲーム中に突然トリガーが効かなくなりフルオート状態になったそうです。f^_^;

もし!?壊れてなくてもカスタムする予定だったので、少し早く預かることになりました。

バッテリーを繋いだらフルオートでした。f^_^;

早速!バラしていきます。

アッパーレシーバーとストックを外します。

サマコバモーターにSBDが付いています。

今回、電車制御になるので外しておきます。

メカboxを取り出しました。

無くしやすいスプリングです。f^_^;

メカboxをオープン!

故障の原因は、赤丸印のスイッチのスプリングが切れていました。スプリングが切れてトリガーが戻ってもスイッチは入ったままです。f^_^;

今回で、このスイッチもサヨウナラです。

( ^_^)/~~~

ついでにリコイルとブローバックをオミットします。

従来型のver.2メカbox用のスプリングガイドの爪を飛ばして使用します。

ネジロックで固定します。

ストックパイプの中に配線を通すので、ストックパイプに穴を開けておきます。

メカboxから全てのパーツを取り外して洗浄しながらチェックします。

メカboxの下処理が完了しました。

軸受けを交換して接着剤で固定します。

軸受けの接着剤が乾いたらギアのシム調整をします。

キッチリとシム調整が完了しました。

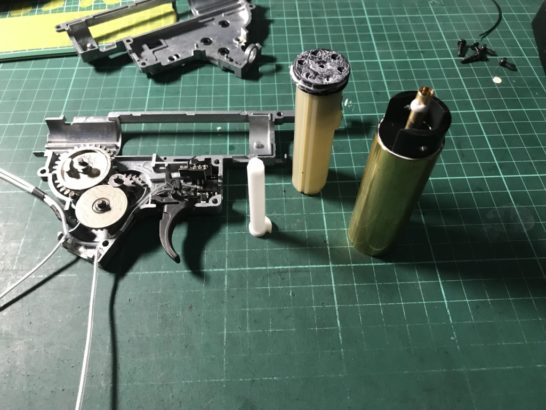

ピストンを交換してシリンダーヘッドをシリンダーに固定します。

そして今回使用するのが、こちら!!!

DTM

電子制御トリガーです。(≧∇≦)

基盤に予備ハンダをして、信号線をハンダ付けします。

動力線をハンダ付けします。

素早く丁寧に!

メカboxに基盤を仮組みして配線を這わせます。

動力線に信号線を割り込ませます。

こんな感じで配線が完了!

いったん!基盤を取り外します。

トリガーを付属のパーツでショートストロークにします。

赤丸印のところに接着剤で固定します。

ギアをグリスアップして組み直します。

シリンダー周りにシリコングリスを塗っておきます。

ノズルをでんでんむしに交換しました。

各部、各パーツをグリスアップして組み直します。

配線に端子、ヒューズ、コネクターを取り付けて、ロアレシーバーにメカboxを戻します。

グリップとストックパイプを取り付けて、起動テスト!!(≧∇≦)

インナーバレルとチャンバーパッキン、チャンバーを加工して長かけHOPにします。

以上で完成です。f^_^;

飛距離、弾道をチェックして、納品させて頂きます。
